Estructuras para paneles solares: techo y suelo

Estructuras para paneles solares

Estructuras Artsign de aluminio anodizado para fijar paneles solares en techo de teja de barro, lámina metálica, fibrocemento o placa de concreto. Tenemos ganchos, rieles, uniones, clamps autoajustables, soportes inclinados y piezas de puesta a tierra. Somos distribuidor oficial de Artsign. Envíanos una foto de tu techo y te armamos la lista exacta.

Qué estructura necesitas según tu techo

Tipo de techo	Qué se usa	Piezas de la tienda
Teja de barro	Base para teja de barro o gancho bajo la teja, más riel	Artsign Base para teja de barro, Aluminum Roof Hook 11, Roof Hook L
Lámina metálica trapezoidal o termoacústica	Mini rail fijado directo a la lámina, sin riel largo	Artsign Mini Rail 15 cm y tornillo autoperforante
Fibrocemento o teja ondulada	Gancho o perno con riel	Ganchos Artsign y riel D Rail
Placa de concreto o terraza plana	Soportes inclinados delanteros y traseros para dar ángulo	Artsign Front Feet y Back Feet 10/15

Las piezas de una estructura

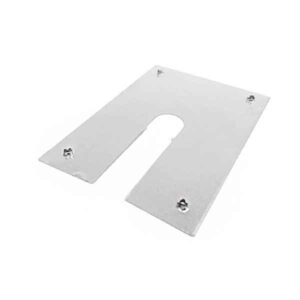

Anclaje: gancho, base o mini rail. Es lo que va sujeto al techo.

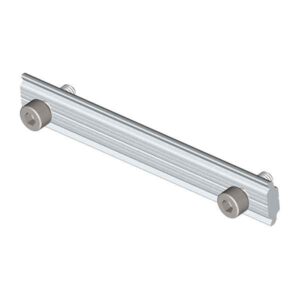

Riel: el D Rail de 4,7 m sostiene la fila de paneles. Se une con la Rail Splice.

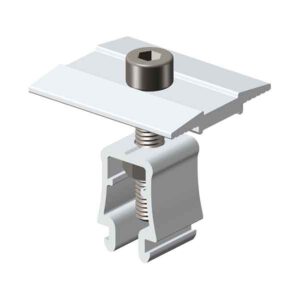

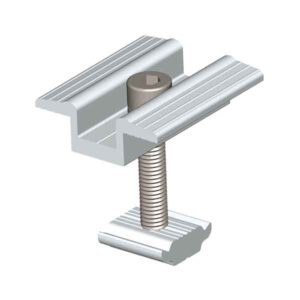

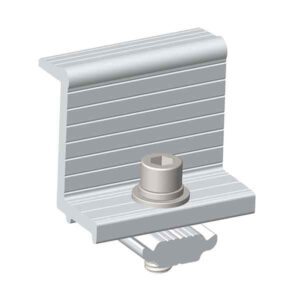

Clamps: los mid clamp van entre dos paneles y los end clamp en los extremos de la fila. Los autoajustables sirven para marcos de 30 a 50 mm.

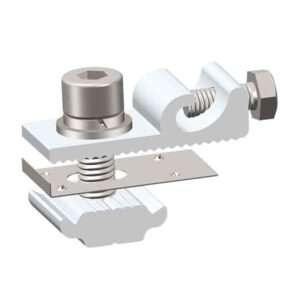

Puesta a tierra: bonding jumper, earthing lug y earthing kit, para unir los marcos y la estructura a tierra, como pide el RETIE.

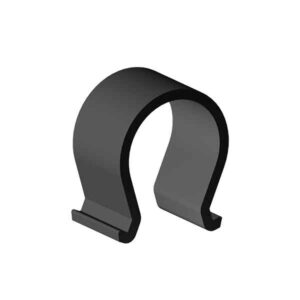

Tornillería y accesorios: tornillos y clips de cable.

Cómo calcular cuántas piezas necesitas

Cálculo orientativo para una fila con N paneles en vertical:

Rieles: 2 por fila. Largo = N × ancho del panel + unos 10 cm por lado. Se unen con splices si pasan de 4,7 m.
End clamps: 4 por fila.
Mid clamps: 2 × (N − 1).
Anclajes: cada 1 a 1,2 m de riel, según el viento de la zona y la estructura del techo.
Puesta a tierra: según el diseño, al menos una conexión por riel.

Ejemplo: 6 paneles en una fila son 2 rieles, 4 end clamps, 10 mid clamps y unos 10 a 12 anclajes.

¿Por qué aluminio anodizado?

No se oxida: es importante en la Costa, cerca del mar.
Pesa poco: no sobrecarga el techo.
Dura lo mismo que los paneles.
Tornillería: usar acero inoxidable o galvanizada para evitar corrosión entre metales.

Preguntas frecuentes

¿Qué estructura necesito para mi techo de teja?

Ganchos para teja o la base para teja de barro, con rieles y clamps. Con una foto de tu techo te decimos la lista exacta.

¿Los clamps sirven para cualquier panel?

Los autoajustables sirven para marcos de 30 a 50 mm, la medida de la mayoría de paneles actuales.

¿Envían la estructura a mi ciudad?

Sí, a toda Colombia desde Bogotá.

¿Cuántos ganchos necesito por panel?

Depende del techo y del viento. Como referencia, un anclaje cada 1 a 1,2 m de riel. Con una foto y las medidas de tu techo te damos la cantidad exacta.

¿Puedo instalar paneles en una placa de concreto plana?

Sí, con soportes inclinados (Front Feet y Back Feet) para dar el ángulo. En la mayor parte de Colombia basta una inclinación de 10° a 15°, que además ayuda a que la lluvia limpie los paneles.

¿La estructura necesita puesta a tierra?

Sí. Los marcos de los paneles y la estructura se conectan a tierra, como pide el RETIE. Para eso están el bonding jumper y los earthing lugs.
