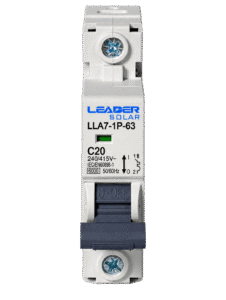

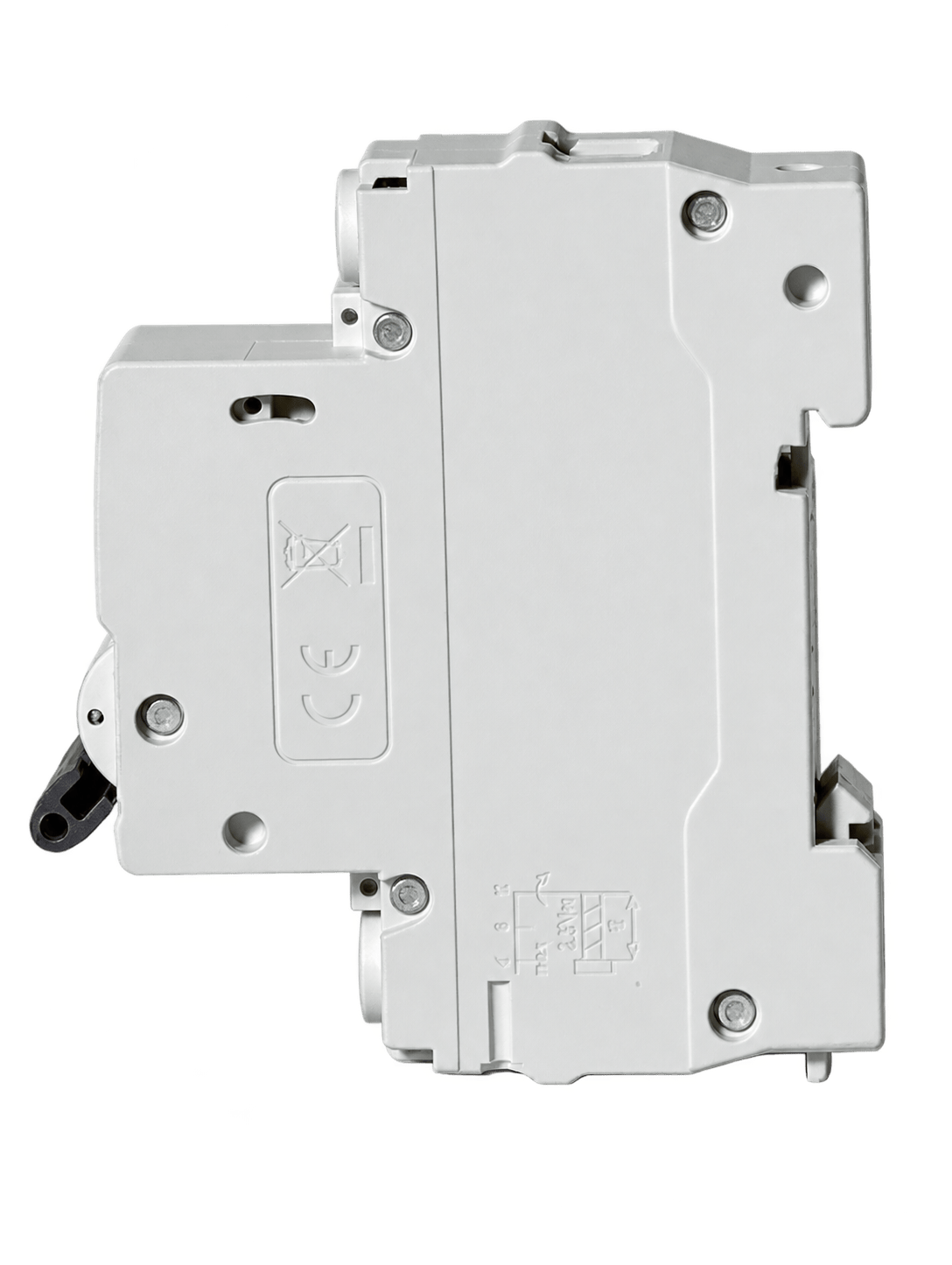

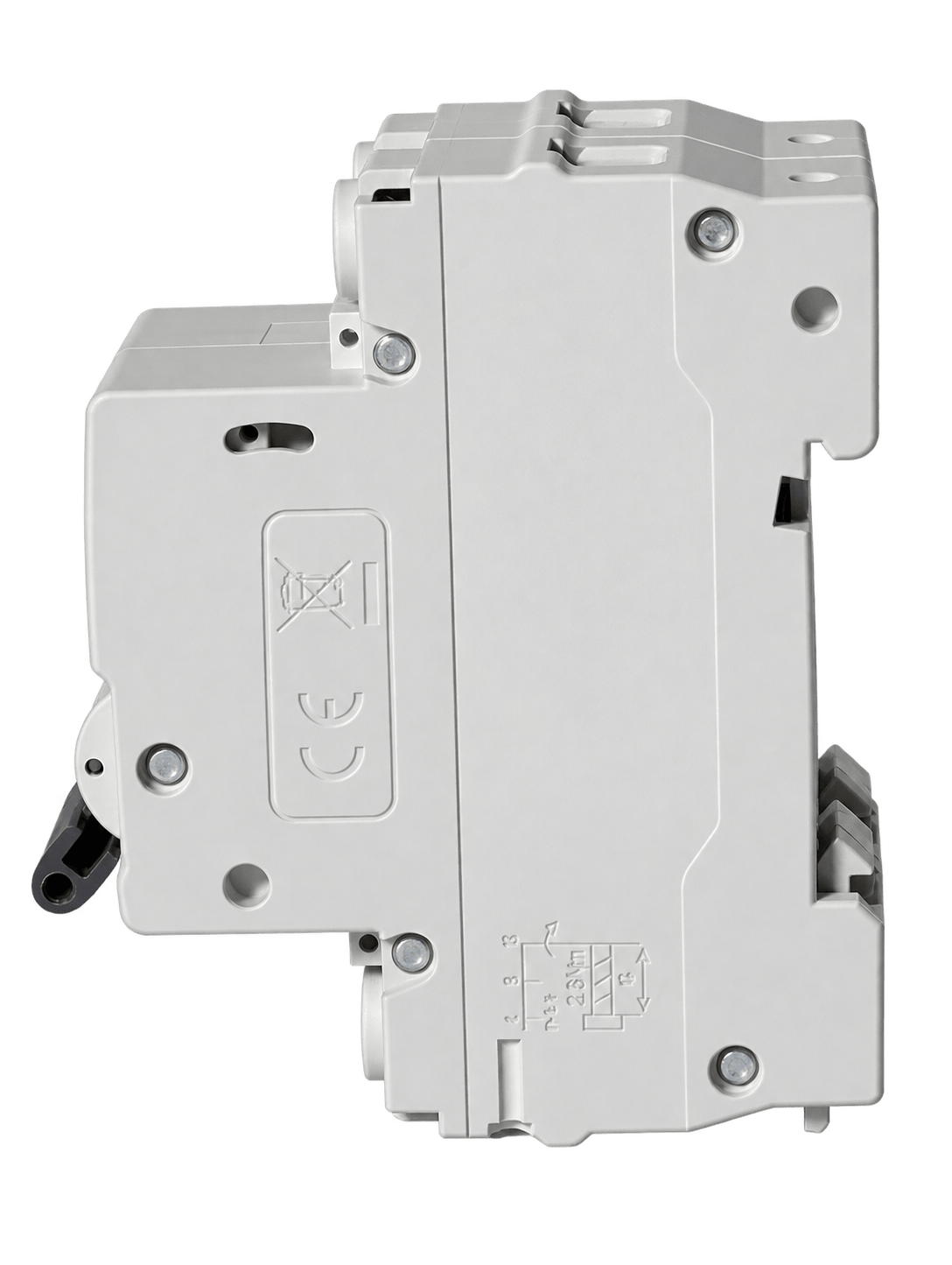

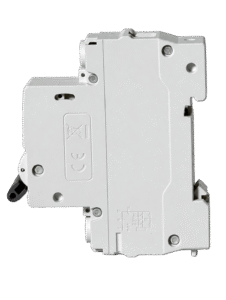

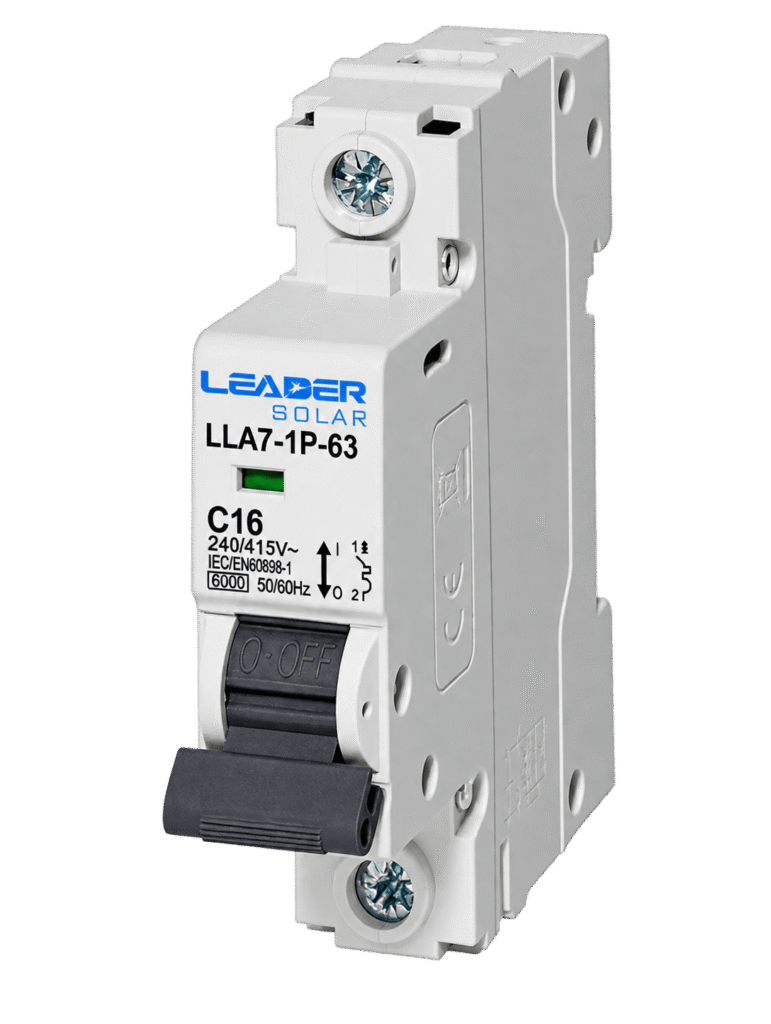

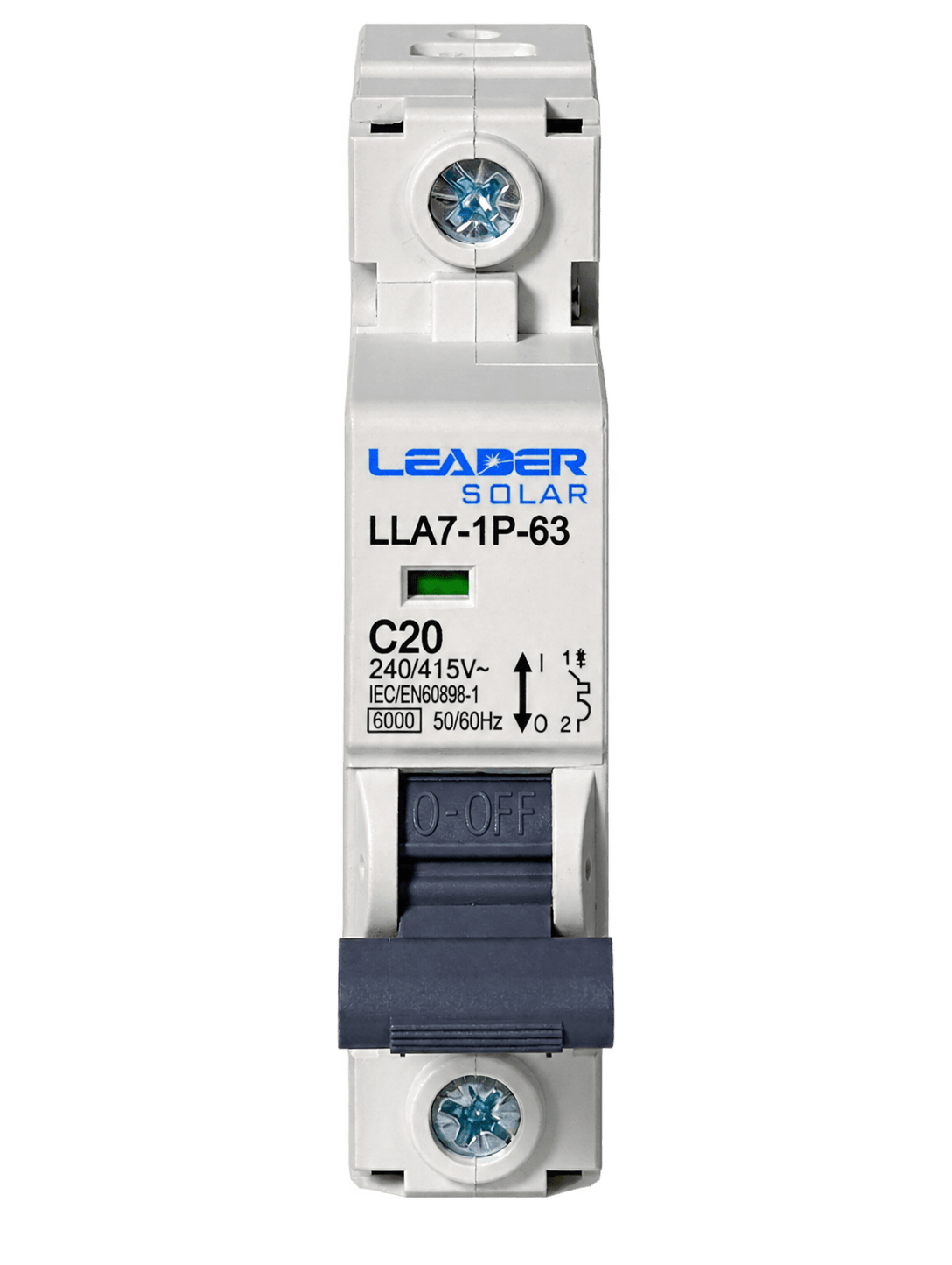

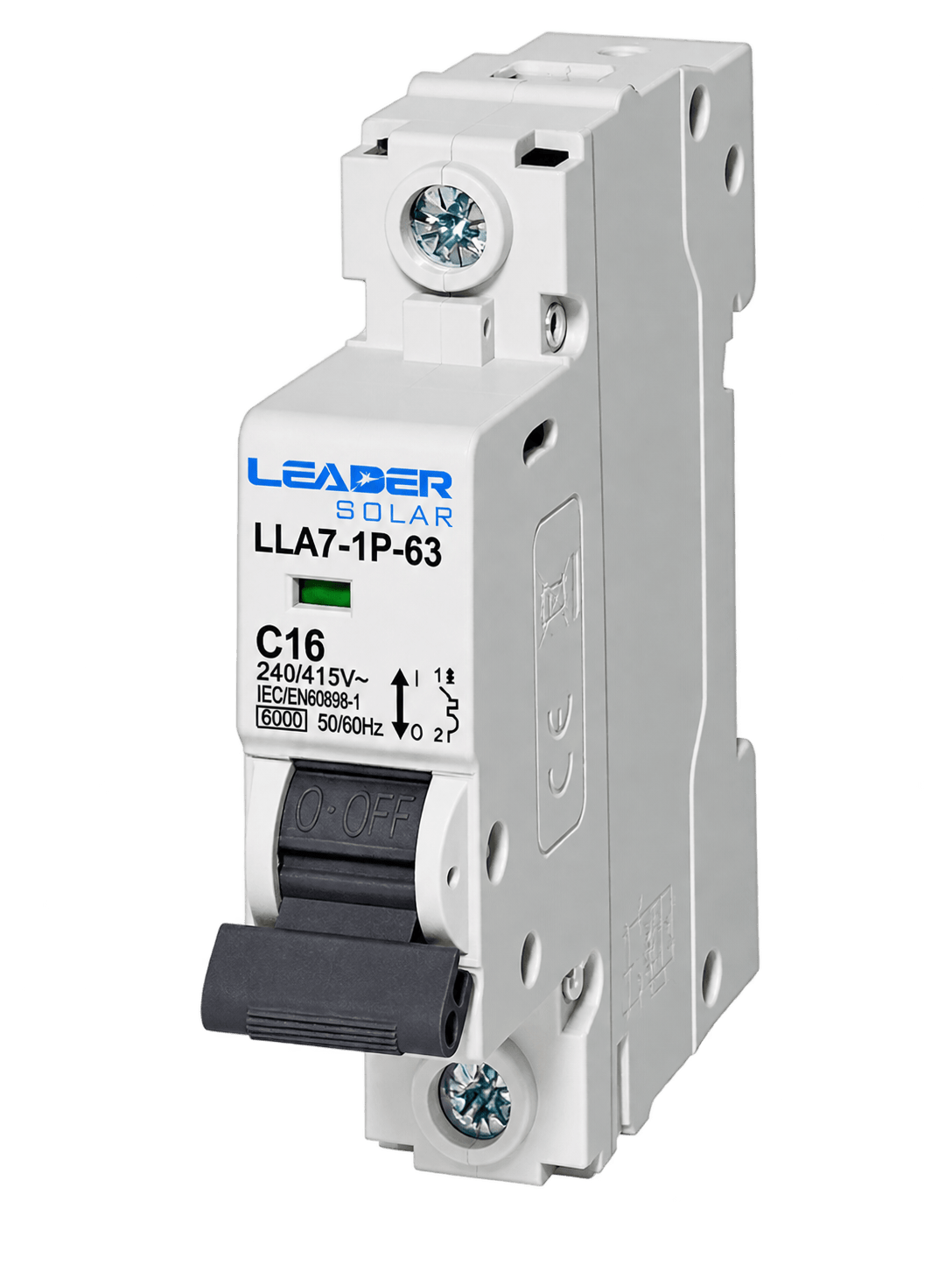

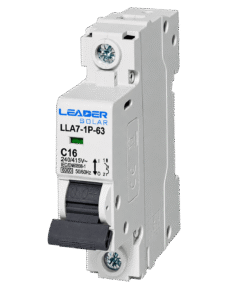

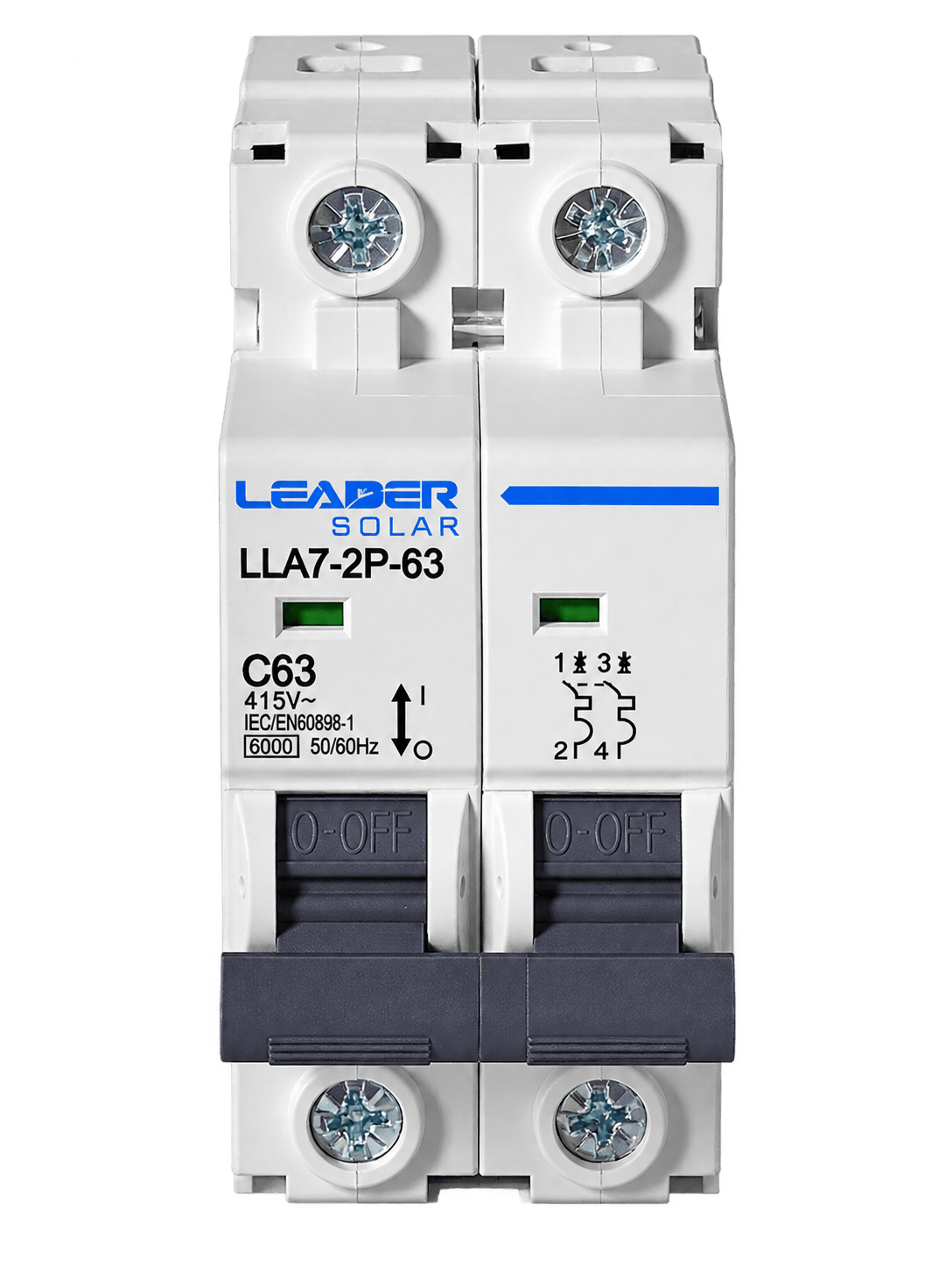

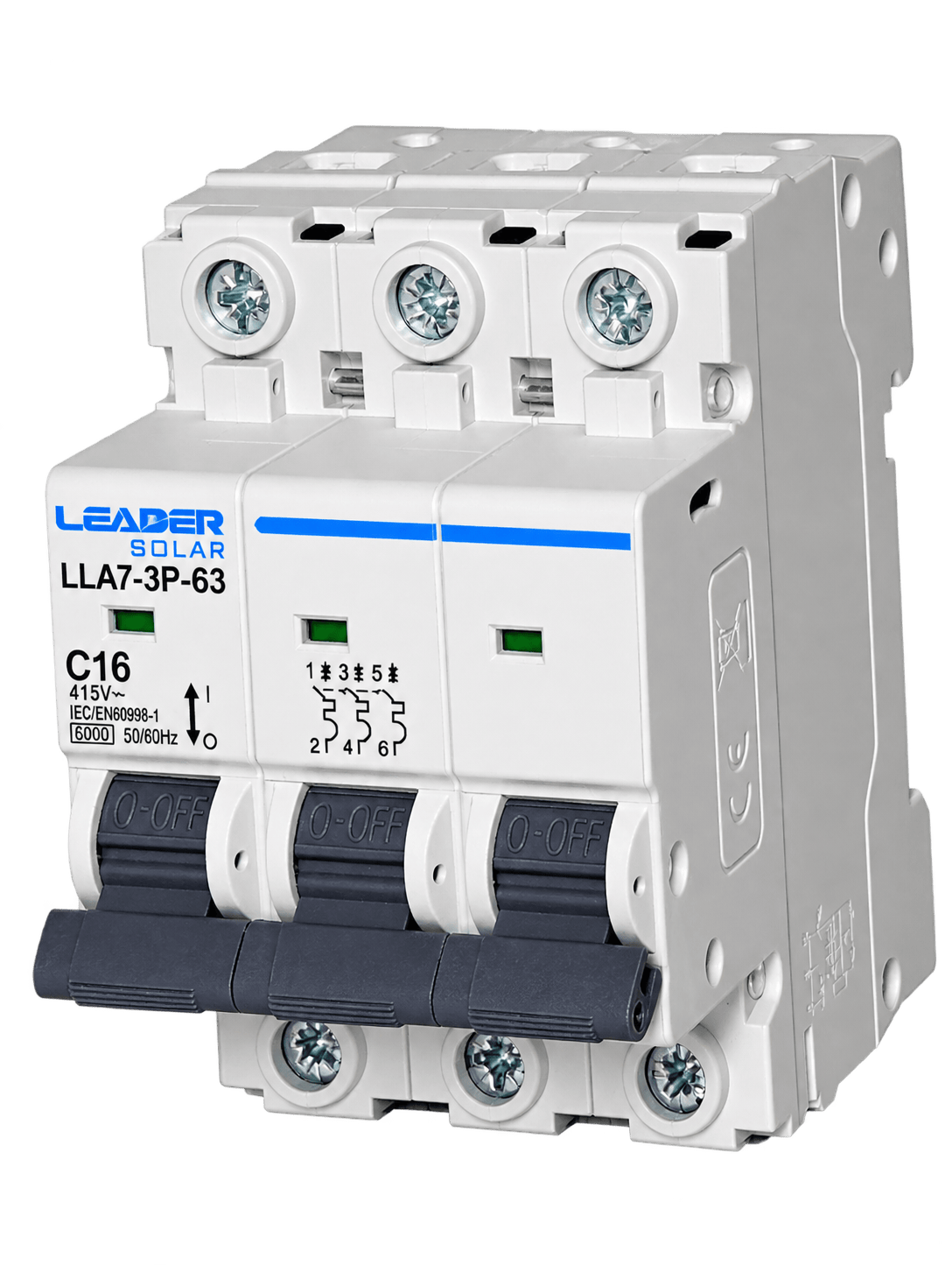

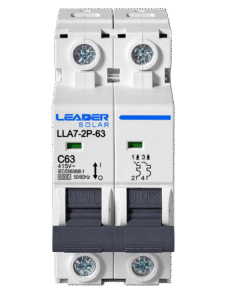

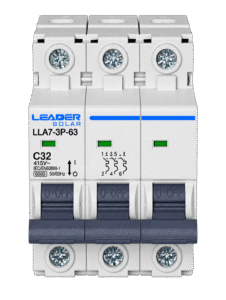

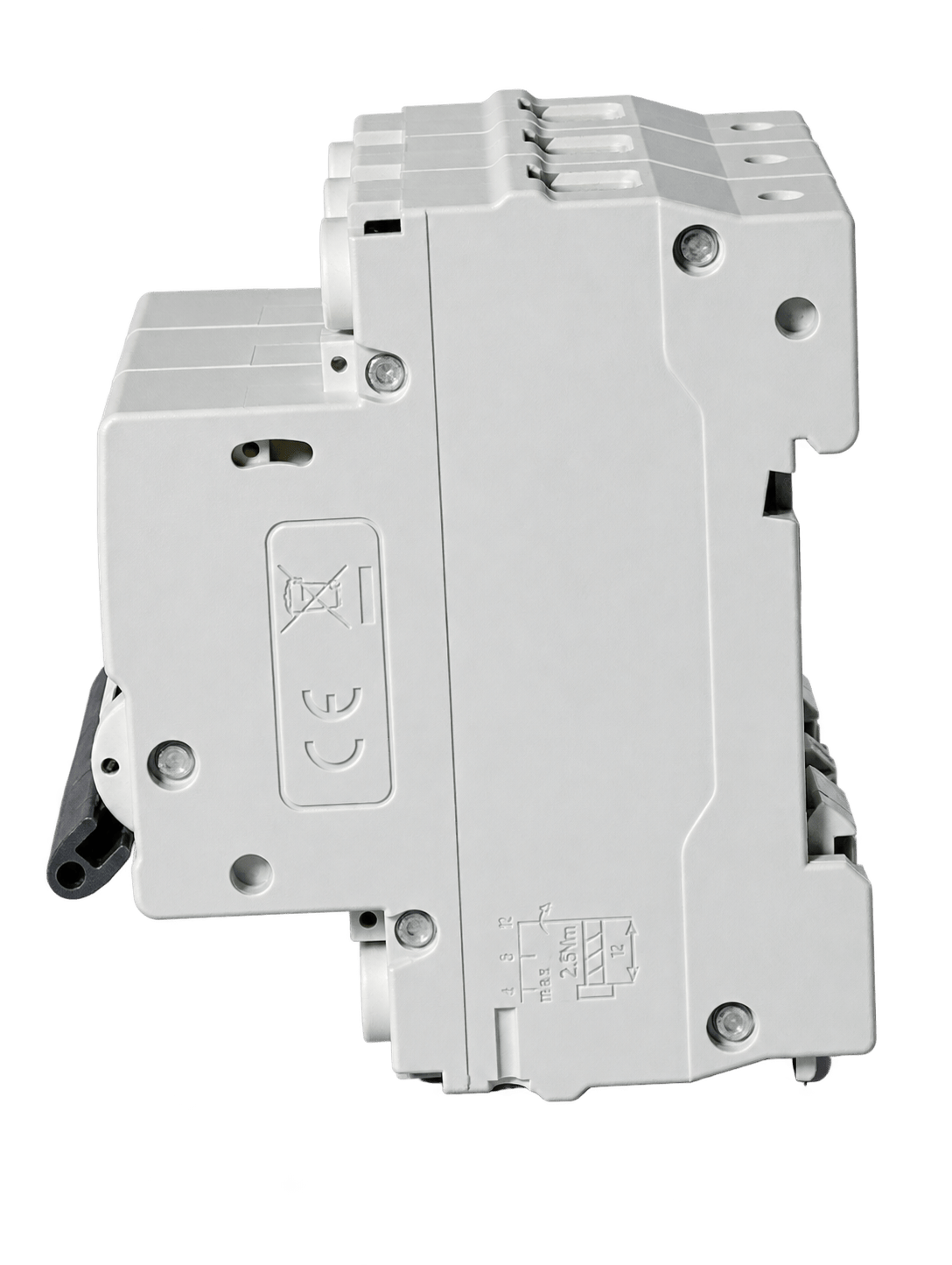

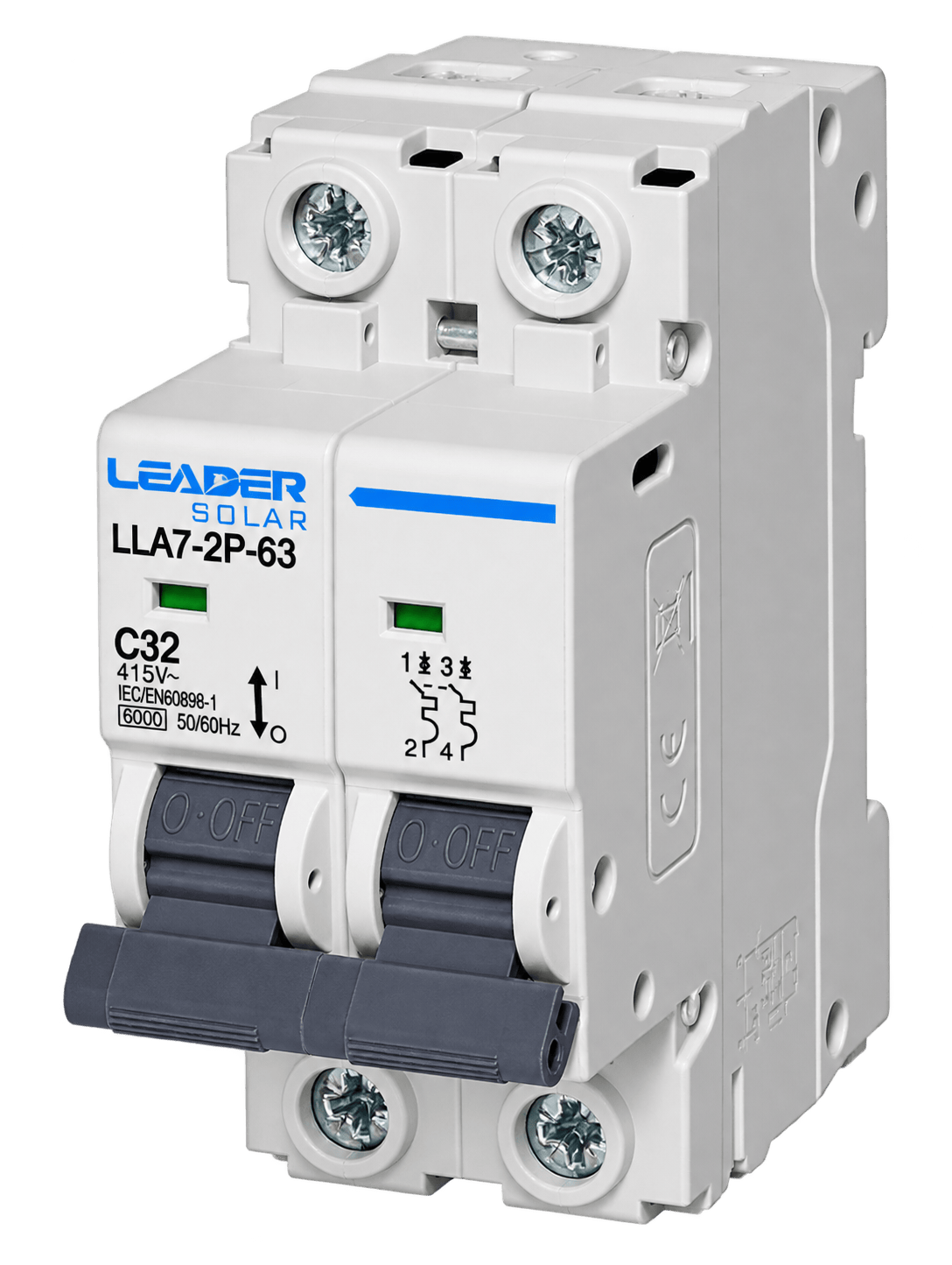

Breaker AC LEADER Serie LLA7 (240/415 V)

Rango de precios: $ 14.188 a $ 24.561 COP · IVA incluido

Cotizar por WhatsApp

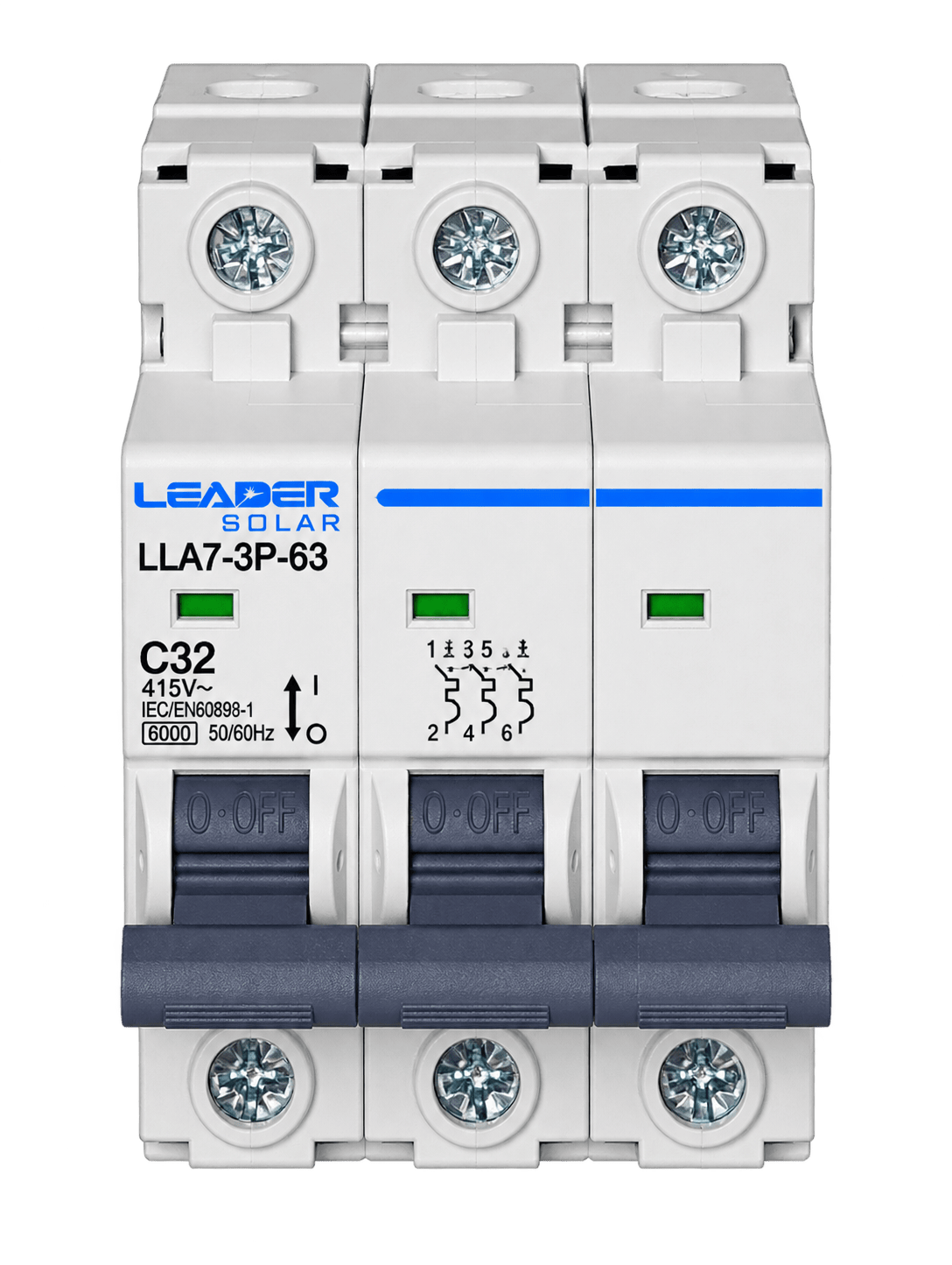

Breaker AC LEADER serie LLA7 de 415 V, disponible de 1P a 3P y de 16 A a 63 A, con montaje en riel DIN de 35 mm para la protección del lado alterno de instalaciones fotovoltaicas.

El Breaker AC LEADER Serie LLA7 (240/415 V) protege el sistema fotovoltaico frente a sobrecorrientes, cortocircuitos y sobretensiones, y permite maniobrar el circuito con seguridad durante el mantenimiento. Disponible en 1P a 3P.

Los dispositivos de protección de corriente continua no son intercambiables con los de corriente alterna: la extinción del arco en DC exige un diseño específico. Verifique siempre que la tensión nominal del dispositivo sea igual o superior a la tensión de circuito abierto del string a la mínima temperatura esperada.

Montaje en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar. Cumple IP20.

Tipo	Breaker termomagnético AC
Número de polos	1P / 2P / 3P
Corriente nominal	16 A / 20 A / 32 A / 63 A
Tensión nominal	240/415 VAC
Poder de corte (Icn)	4500 A
Curva de disparo	C
Tensión de aislamiento (Ui)	240/415 V~
Vida útil	Vida eléctrica 4000 ciclos, mecánica 10 000
Temperatura de operación	-5 a +40 °C
Grado de protección	IP20
Montaje	Riel DIN 35 mm

Descargar ficha técnica en PDF

¿Necesito uno por cada circuito o uno para todo el sistema?

Se dimensiona por circuito. Cada cadena de paneles y cada rama del sistema debe tener su propia protección, calculada según la corriente y la tensión de ese circuito.

¿Puedo usar un breaker AC en un circuito DC?

No. La corriente continua no pasa por cero y el arco eléctrico no se extingue solo, por lo que un dispositivo AC instalado en DC puede no interrumpir la falla. Use siempre protecciones diseñadas para corriente continua.

¿Cómo elijo la tensión correcta del dispositivo?

La tensión nominal del dispositivo debe ser igual o superior a la tensión de circuito abierto de la cadena a la mínima temperatura esperada en el sitio. En los breakers DC de este catálogo la tensión admisible depende del número de polos.

¿Qué es la curva de disparo?

Define la rapidez con que el dispositivo actúa ante una sobrecarga. La curva C es la habitual en instalaciones fotovoltaicas y de uso general.

¿Va en riel DIN?

Sí. Todos los dispositivos de protección de este catálogo se montan en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar.
