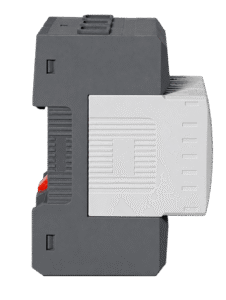

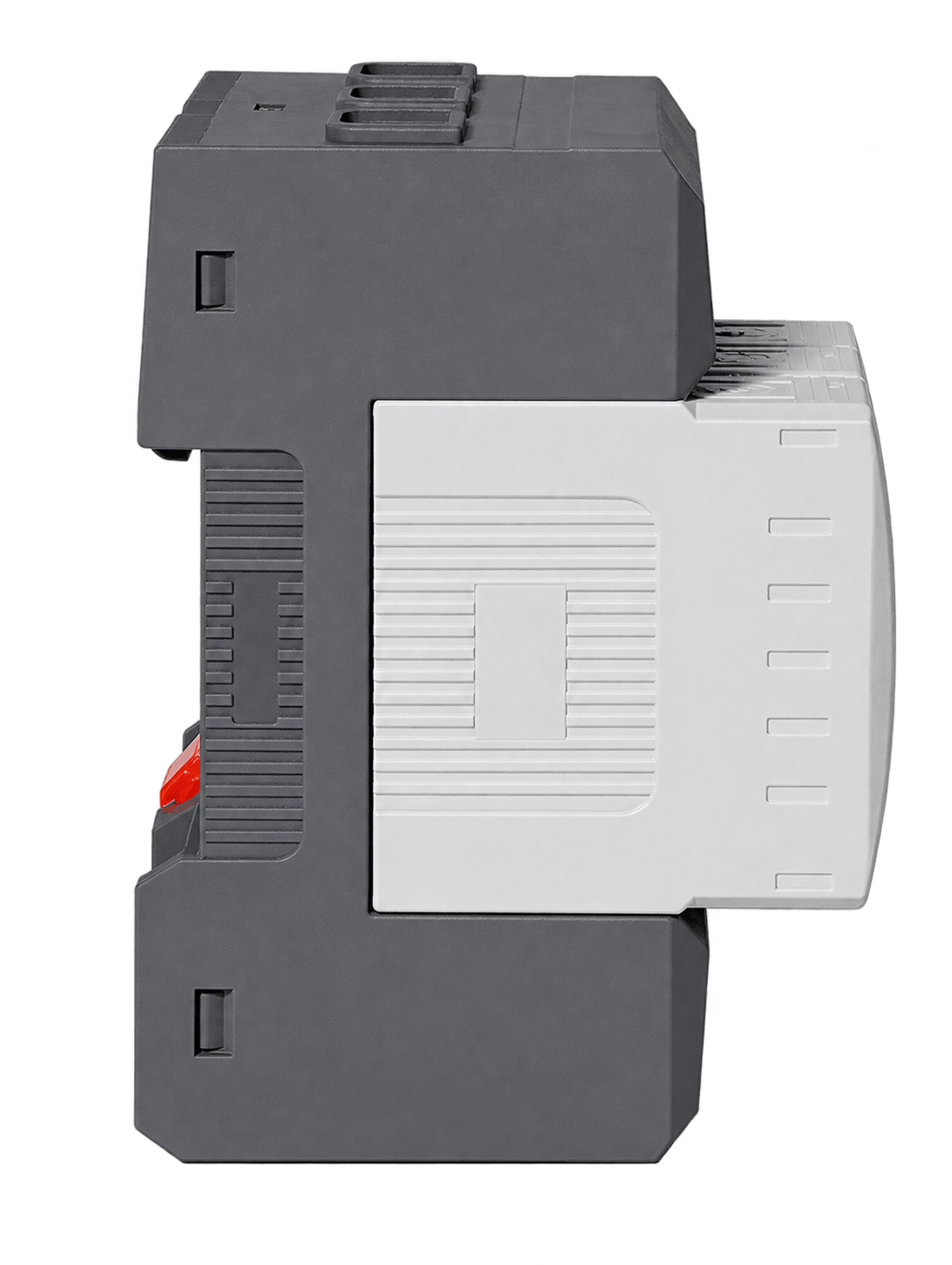

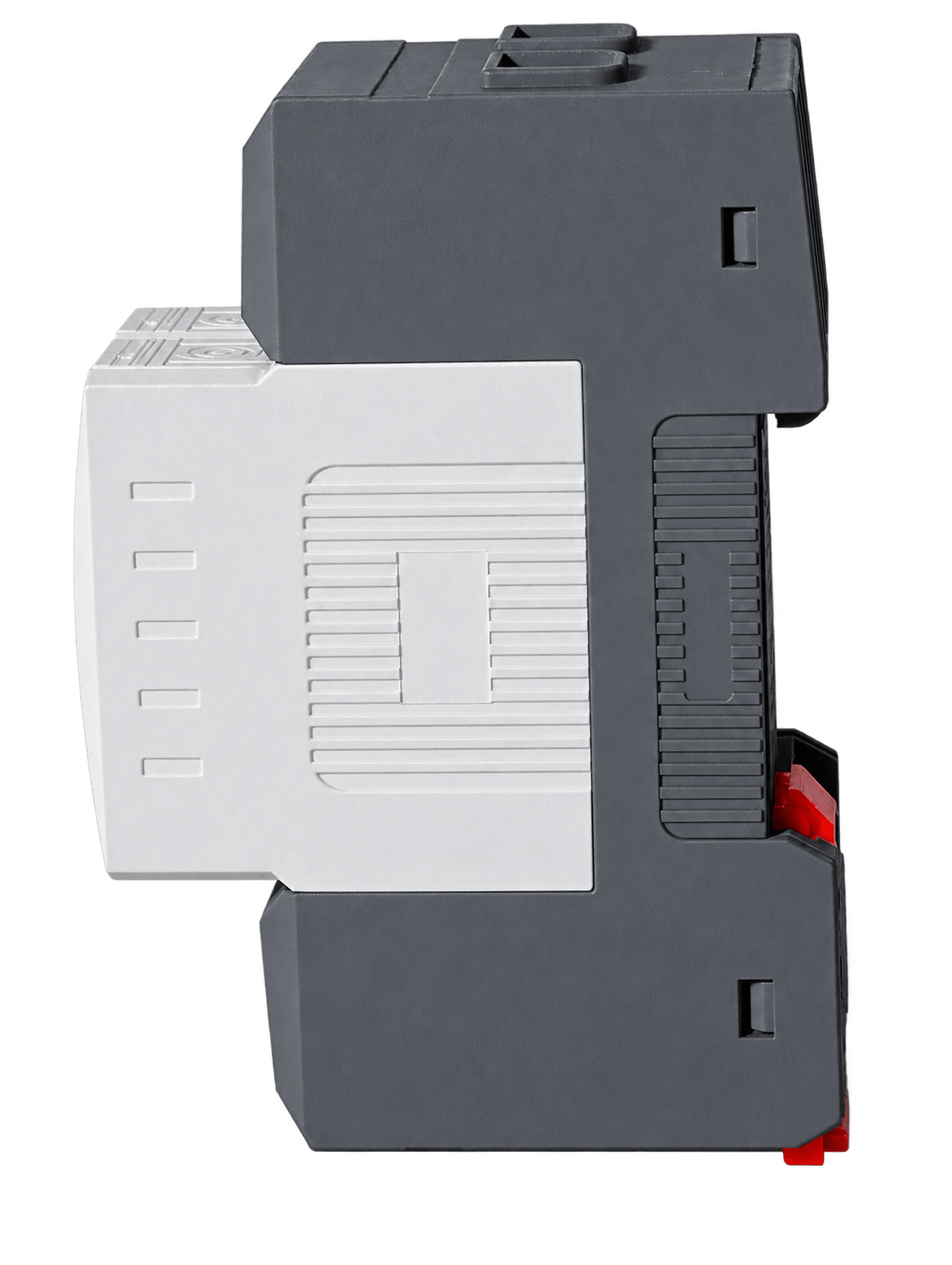

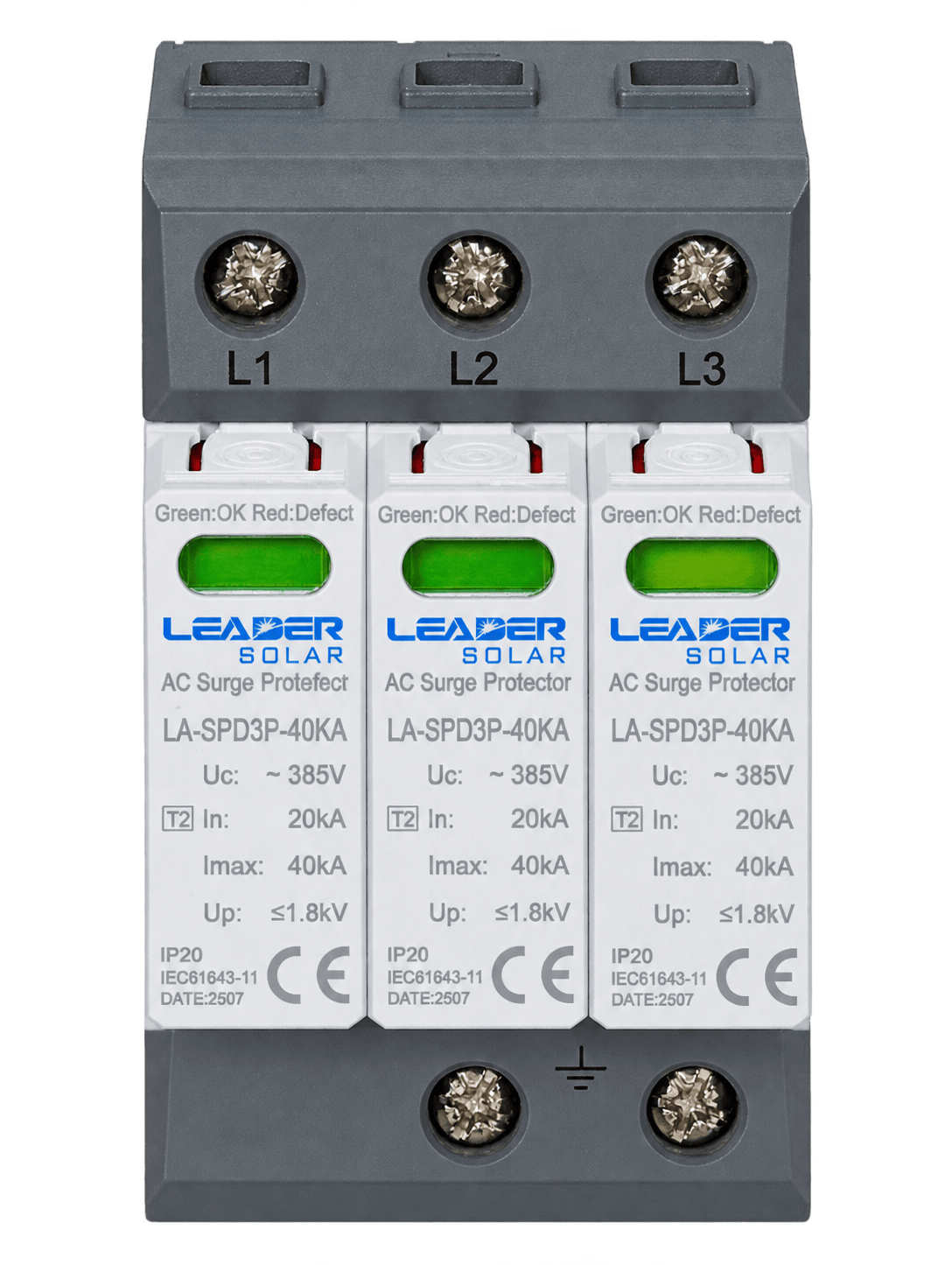

DPS AC LEADER Serie LA-SPD 20/40 kA

Rango de precios: $ 56.591 a $ 81.974 COP · IVA incluido

Cotizar por WhatsApp

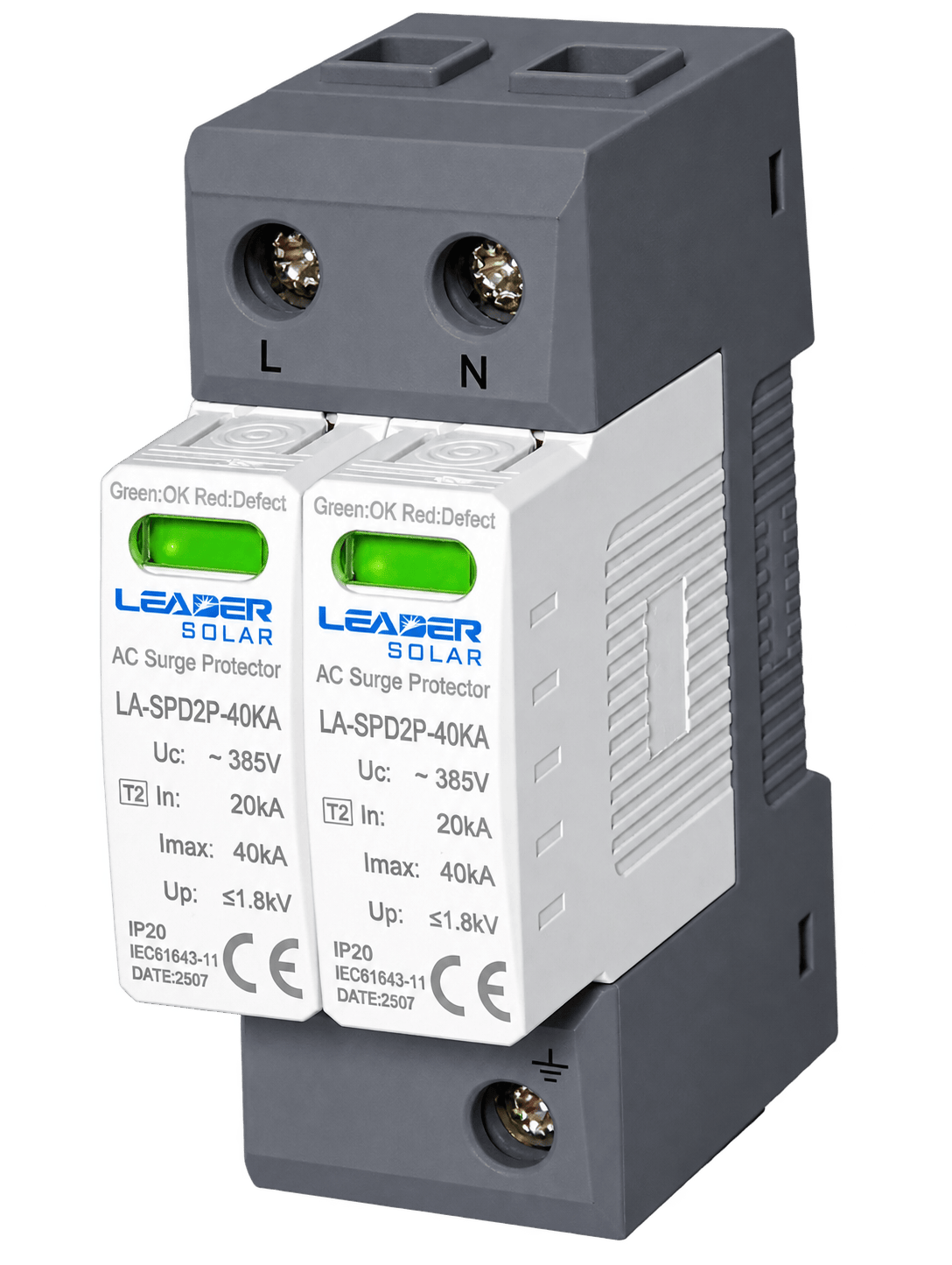

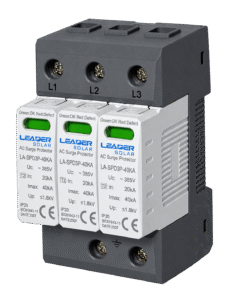

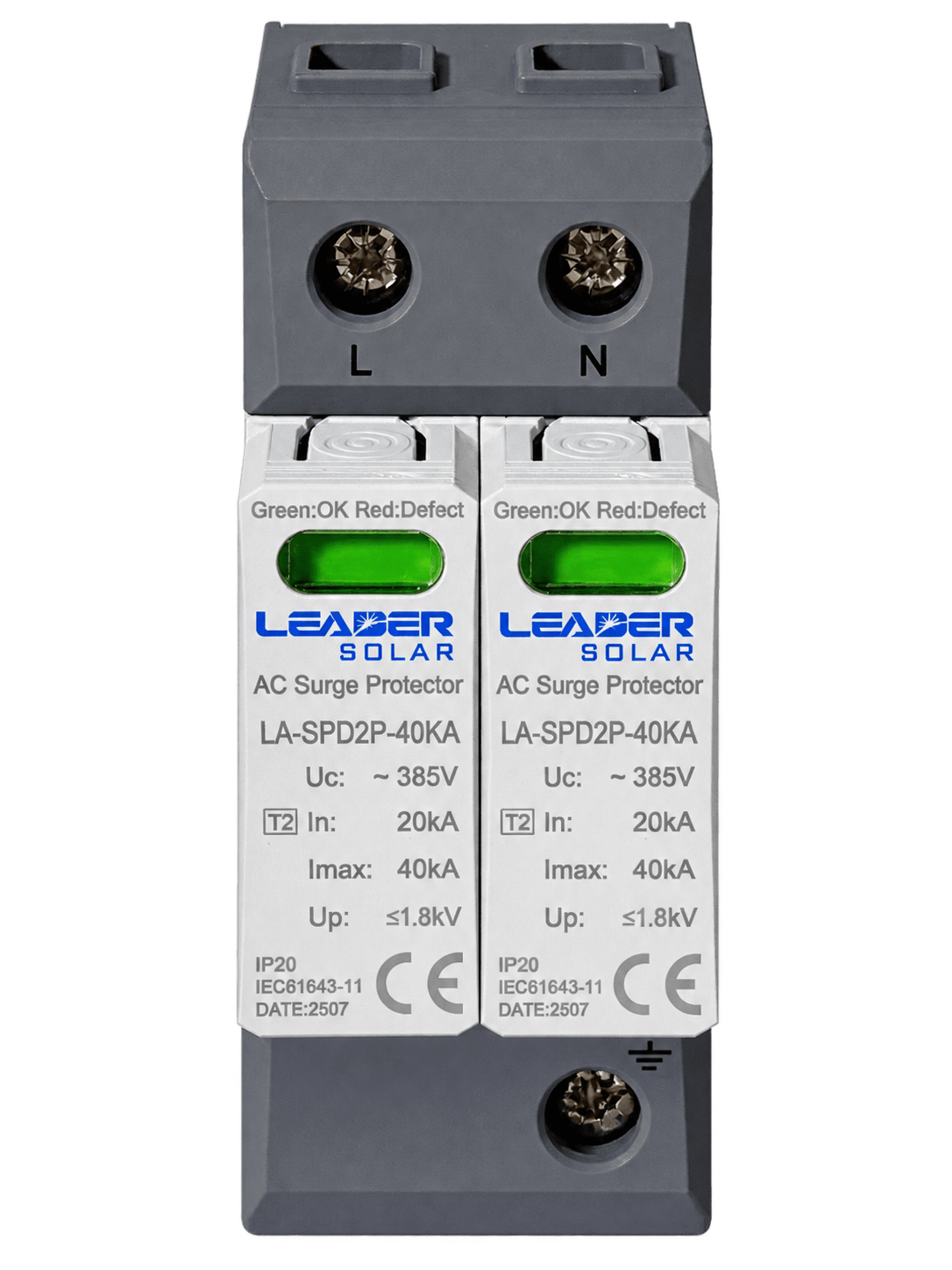

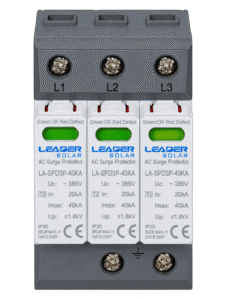

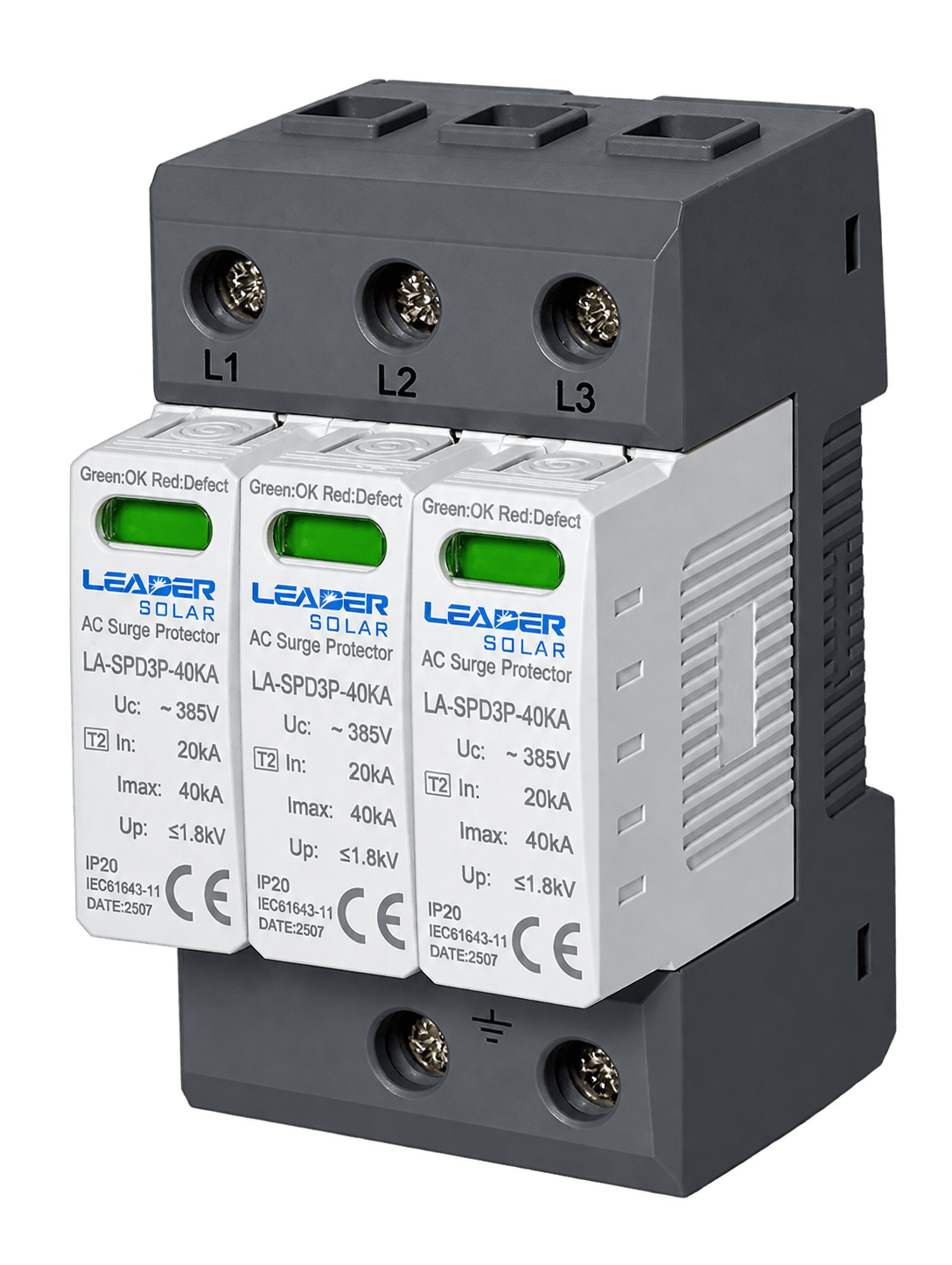

DPS AC LEADER serie LA-SPD de 20 a 40 kA y 385 V, disponible en 2P y 3P, con montaje en riel DIN de 35 mm para proteger el lado alterno frente a sobretensiones transitorias.

El DPS AC LEADER Serie LA-SPD 20/40 kA protege el sistema fotovoltaico frente a sobrecorrientes, cortocircuitos y sobretensiones, y permite maniobrar el circuito con seguridad durante el mantenimiento. Disponible en 2P a 3P.

Los dispositivos de protección de corriente continua no son intercambiables con los de corriente alterna: la extinción del arco en DC exige un diseño específico. Verifique siempre que la tensión nominal del dispositivo sea igual o superior a la tensión de circuito abierto del string a la mínima temperatura esperada.

Montaje en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar. Cumple IP20, IEC 61643-11.

Tipo	DPS AC clase II (Tipo 2)
Número de polos	2P / 3P
Tensión máx. de servicio (Uc)	275–385 VAC
Nivel de protección (Up)	≤1.2 kV
Corriente nominal de descarga (In)	20 kA (8/20 µs)
Corriente máx. de descarga (Imax)	40 kA
Grado de protección	IP20
Montaje	Riel DIN 35 mm
Indicador	Verde/rojo
Contacto remoto	Opcional
Tiempo de respuesta	<20 ns
Corriente de fuga	<20 µA
Temperatura de operación	-40 a +80 °C

Descargar ficha técnica en PDF

¿Necesito uno por cada circuito o uno para todo el sistema?

Se dimensiona por circuito. Cada cadena de paneles y cada rama del sistema debe tener su propia protección, calculada según la corriente y la tensión de ese circuito.

¿Puedo usar un breaker AC en un circuito DC?

No. La corriente continua no pasa por cero y el arco eléctrico no se extingue solo, por lo que un dispositivo AC instalado en DC puede no interrumpir la falla. Use siempre protecciones diseñadas para corriente continua.

¿Cómo elijo la tensión correcta del dispositivo?

La tensión nominal del dispositivo debe ser igual o superior a la tensión de circuito abierto de la cadena a la mínima temperatura esperada en el sitio. En los breakers DC de este catálogo la tensión admisible depende del número de polos.

¿Qué es la curva de disparo?

Define la rapidez con que el dispositivo actúa ante una sobrecarga. La curva C es la habitual en instalaciones fotovoltaicas y de uso general.

¿Va en riel DIN?

Sí. Todos los dispositivos de protección de este catálogo se montan en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar.
