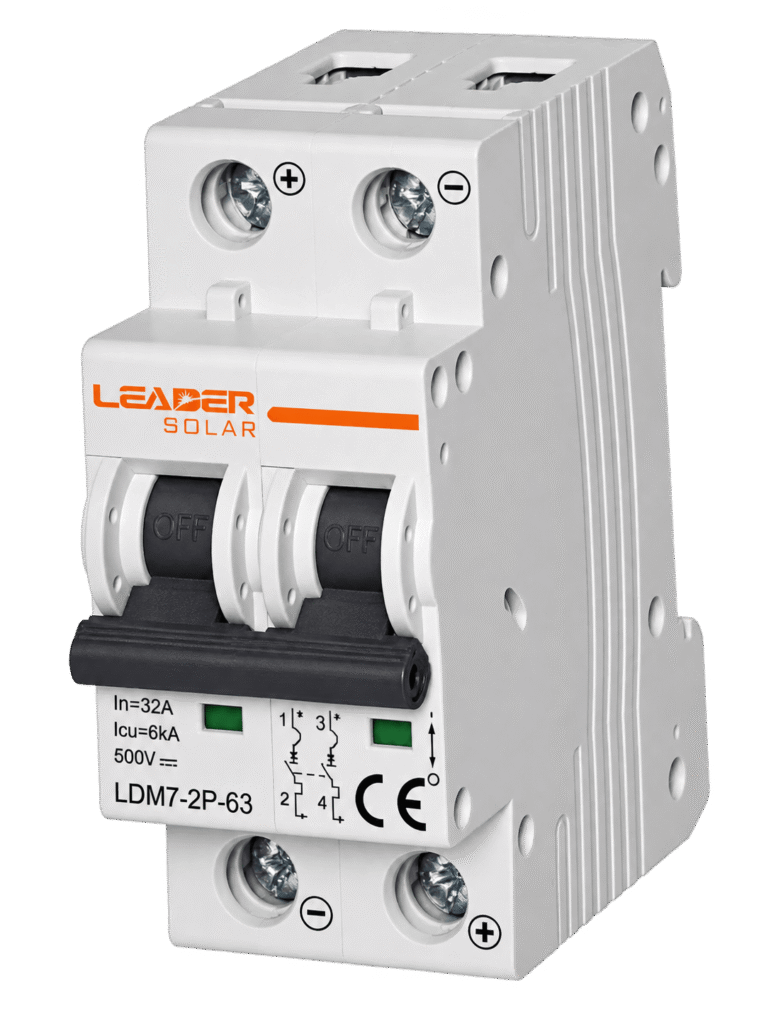

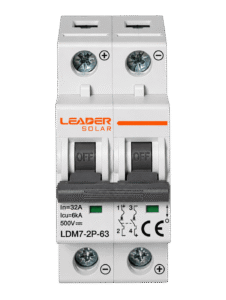

Breaker DC LEADER Serie LDM7

Rango de precios: $ 42.406 a $ 92.852 COP · IVA incluido

Número de polos

Corriente nominal

Limpiar

Cotizar por WhatsApp

Breaker DC LEADER serie LDM7 de 10 A a 63 A, en 2 polos hasta 500 VDC y 4 polos hasta 1000 VDC, con montaje en riel DIN de 35 mm para la protección de strings fotovoltaicos.

El Breaker DC LEADER Serie LDM7 protege el sistema fotovoltaico frente a sobrecorrientes, cortocircuitos y sobretensiones, y permite maniobrar el circuito con seguridad durante el mantenimiento. Disponible en 2P a 4P.

Los dispositivos de protección de corriente continua no son intercambiables con los de corriente alterna: la extinción del arco en DC exige un diseño específico. Verifique siempre que la tensión nominal del dispositivo sea igual o superior a la tensión de circuito abierto del string a la mínima temperatura esperada.

Montaje en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar. Cumple IEC 60947-2, GB 14048.2.

Tipo	Breaker DC fotovoltaico
Número de polos	2P / 4P
Corriente nominal	10 A / 16 A / 20 A / 25 A / 32 A / 40 A / 50 A / 63 A
Tensión nominal	500 VDC / 1000 VDC
Poder de corte	Icu 6 kA, Ics 75 % Icu
Curva de disparo	C
Tensión de aislamiento (Ui)	1200 VDC
Tensión soportada al impulso (Uimp)	4 kV
Tipo de disparo	Termomagnético
Vida útil	Vida eléctrica 2500 ciclos, mecánica 20 000
Montaje	Riel DIN 35 mm

Descargar ficha técnica en PDF

¿Necesito uno por cada circuito o uno para todo el sistema?

Se dimensiona por circuito. Cada cadena de paneles y cada rama del sistema debe tener su propia protección, calculada según la corriente y la tensión de ese circuito.

¿Puedo usar un breaker AC en un circuito DC?

No. La corriente continua no pasa por cero y el arco eléctrico no se extingue solo, por lo que un dispositivo AC instalado en DC puede no interrumpir la falla. Use siempre protecciones diseñadas para corriente continua.

¿Cómo elijo la tensión correcta del dispositivo?

La tensión nominal del dispositivo debe ser igual o superior a la tensión de circuito abierto de la cadena a la mínima temperatura esperada en el sitio. En los breakers DC de este catálogo la tensión admisible depende del número de polos.

¿Qué es la curva de disparo?

Define la rapidez con que el dispositivo actúa ante una sobrecarga. La curva C es la habitual en instalaciones fotovoltaicas y de uso general.

¿Va en riel DIN?

Sí. Todos los dispositivos de protección de este catálogo se montan en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar.
