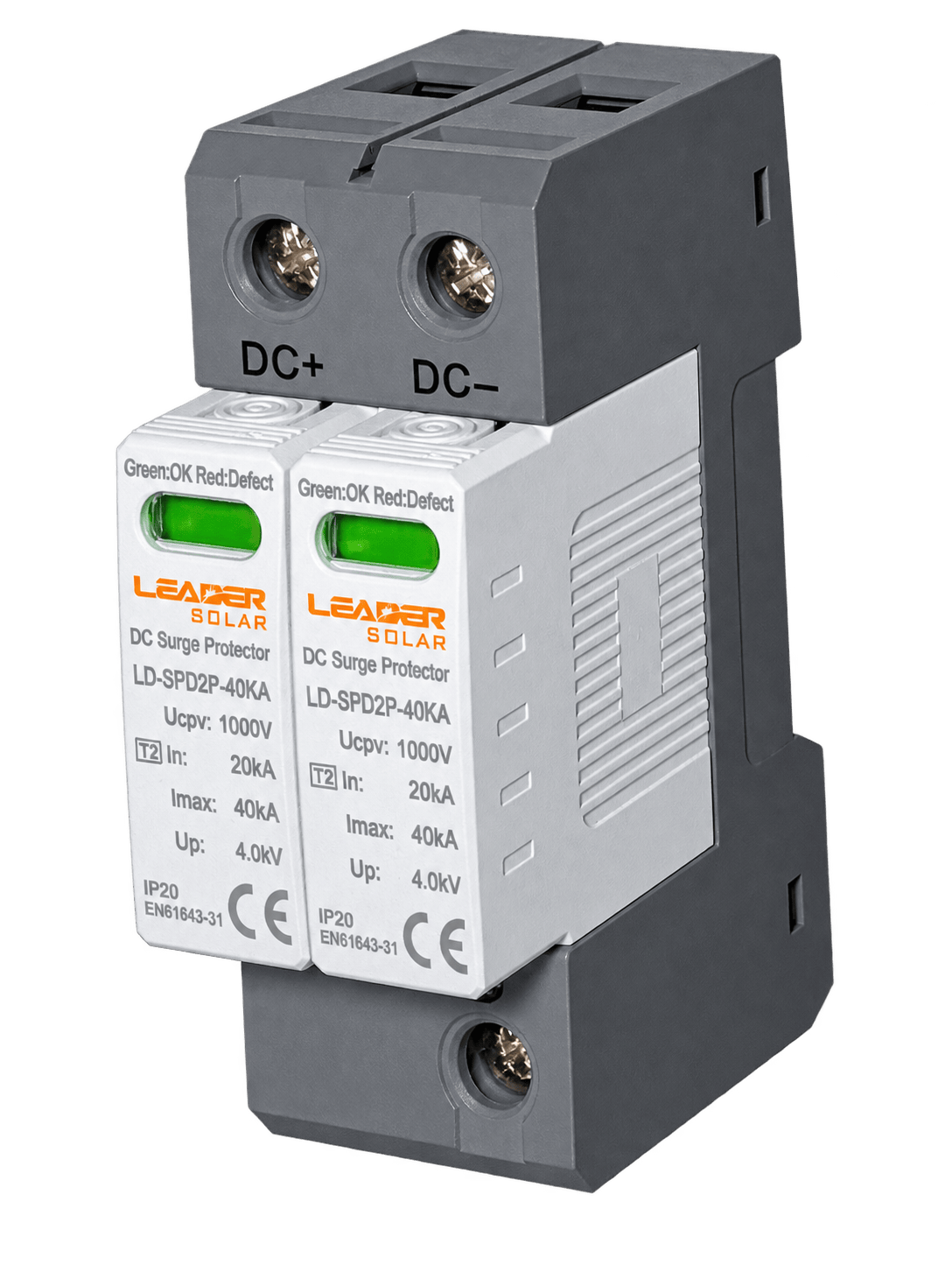

DPS DC LEADER Serie LD-SPD 2P 20/40 kA

Rango de precios: $ 83.472 a $ 104.172 COP · IVA incluido

Cotizar por WhatsApp

DPS DC LEADER serie LD-SPD de 2 polos y 10 a 20 kA, disponible en 600, 800 y 1000 VDC, con montaje en riel DIN de 35 mm para proteger el lado continuo frente a sobretensiones.

El DPS DC LEADER Serie LD-SPD 2P 20/40 kA protege el sistema fotovoltaico frente a sobrecorrientes, cortocircuitos y sobretensiones, y permite maniobrar el circuito con seguridad durante el mantenimiento. Disponible en 800 VDC a 1000 VDC.

Los dispositivos de protección de corriente continua no son intercambiables con los de corriente alterna: la extinción del arco en DC exige un diseño específico. Verifique siempre que la tensión nominal del dispositivo sea igual o superior a la tensión de circuito abierto del string a la mínima temperatura esperada.

Montaje en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar. Cumple IP20, IEC 61643-1 / GB 18802-1.

Tipo	DPS DC clase II
Número de polos	2P
Tensión máx. de servicio (Uc)	800 VDC / 600 VDC / 1000 VDC
Nivel de protección (Up)	≤1.5 kV
Corriente nominal de descarga (In)	20 kA (8/20 µs)
Corriente máx. de descarga (Imax)	40 kA
Grado de protección	IP20
Montaje	Riel DIN 35 mm
Indicador	Blanco/rojo
Contacto remoto	No

Descargar ficha técnica en PDF

¿Necesito uno por cada circuito o uno para todo el sistema?

Se dimensiona por circuito. Cada cadena de paneles y cada rama del sistema debe tener su propia protección, calculada según la corriente y la tensión de ese circuito.

¿Puedo usar un breaker AC en un circuito DC?

No. La corriente continua no pasa por cero y el arco eléctrico no se extingue solo, por lo que un dispositivo AC instalado en DC puede no interrumpir la falla. Use siempre protecciones diseñadas para corriente continua.

¿Cómo elijo la tensión correcta del dispositivo?

La tensión nominal del dispositivo debe ser igual o superior a la tensión de circuito abierto de la cadena a la mínima temperatura esperada en el sitio. En los breakers DC de este catálogo la tensión admisible depende del número de polos.

¿Qué es la curva de disparo?

Define la rapidez con que el dispositivo actúa ante una sobrecarga. La curva C es la habitual en instalaciones fotovoltaicas y de uso general.

¿Va en riel DIN?

Sí. Todos los dispositivos de protección de este catálogo se montan en riel DIN de 35 mm, compatible con tableros de protección fotovoltaica estándar.
